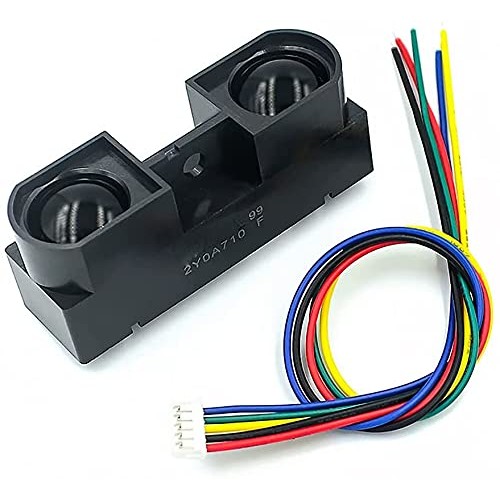

Ce capteur de distance SHARP à très longue portée réfléchit les infrarouges sur les objets pour déterminer leur distance. Il renvoie une tension analogique permettant de déterminer la proximité de l'objet le plus proche. Livré avec un câble d'interface 6-JST de 15 cm. Ces capteurs permettent une détection entre 100 et 500 cm (1 à 5 mètres). Leur longue portée en fait une bonne alternative aux capteurs sonar.

Attention : la coloration des fils n'est pas intuitive ! Soyez vigilant avant de procéder au câblage ! La fiche technique détaille le câblage. Connectez les deux fils de terre extérieurs à la terre, les deux fils VCC à l'alimentation 5 VCC et lisez le signal analogique du fil Vo. La tension de sortie analogique varie de 3 V pour un objet à environ 100 cm à 1,4 V pour un objet à 500 cm. Pour un graphique complet illustrant la distance par rapport à la portée analogique, consultez la fiche technique ci-dessous.

Ces capteurs ont tendance à être un peu bruyants ; nous vous suggérons de souder/connecter le condensateur de 220 uF fourni au même endroit que celui où vous connectez les fils, afin de filtrer l'alimentation. Connectez la broche + du condensateur au fil Vcc et la broche - au Connexion du fil GND.

Le capteur de portée IR Sharp GP2Y0A710K0F prend une mesure de distance continue et signale la distance sous forme de tension analogique avec une plage de distance de 100 cm à 550 cm.

L'interface est à 5 fils avec alimentation, masse et sortie. Ce capteur est fourni avec un câble JST 5 broches.

SPÉCIFICATION

• Tension d'alimentation : 5 V

• Courant : 33-50 mA

• Portée de détection : 100-550 cm

• Sortie : analogique, proportionnelle à la distance
