Le module de capteur d'humidité/température GY-21 HTU21D utilise l'interface I2C pour signaler à la fois l'humidité (0 à 100 %) et la température (-40 à 125 °C).

LE FORFAIT COMPREND :

• Module de capteur d'humidité/température GY-21 HTU21D
• Barrette d'embase mâle 1×4

CARACTÉRISTIQUES PRINCIPALES DU MODULE HUMIDITÉ/TEMPÉRATURE GY-21 HTU21D :

• Signale l'humidité sur une plage de 0 % à 100 % HR
• La précision de la lecture de l'humidité est de ± 2 % sur 5 à 95 % HR (typ)
• Signale la température sur une plage de -40 à 125 °C
• La précision de lecture de la température est de ± 0,6 °C sur une plage de -30 °C à 90 °C (typ)
• Temps de lecture rapide < 50 ms
• Utilise l'interface I2C
• Compatible logique 3,3 et 5 V

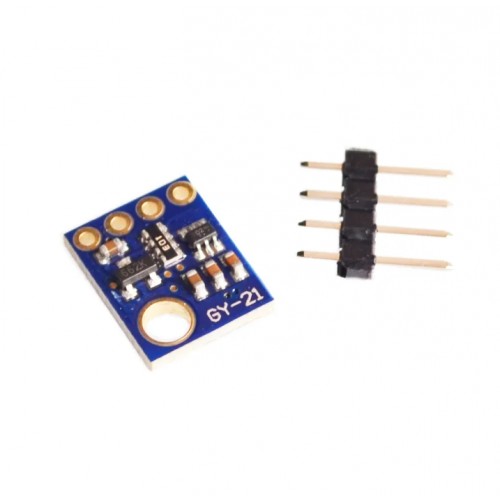

Ce module GY-21 intègre le HTU21D, un capteur combiné d'humidité et de température. Ce capteur fonctionne à 3 V. La face arrière du module intègre un régulateur 3,3 V et des transistors MOSFET à décalage de niveau, ce qui le rend compatible avec les microcontrôleurs 3,3 V et 5 V.

La petite taille du module lui permet d'être monté sur à peu près n'importe quoi pour surveiller ou contrôler l'humidité et/ou la température, comme les thermostats, les humidistats, les stations météorologiques intérieures et les appareils similaires.

Le capteur HTU21D est capable de mesurer l'humidité sur toute la plage de 0 à 100 % HR avec une précision typique de ± 2 % sur une plage de 5 à 95 %, avec un maximum de ± 5 % aux extrémités. La résolution par défaut de la mesure d'humidité est de 12 bits.

La plage de température maximale de l'appareil est de -40 à 125 °C. Le capteur de température HTU21D offre une précision typique de ±0,4 °C sur la plage de 0 à 70 °C, avec un maximum de ±1 °C sur la plage de -30 à 90 °C et un maximum de ±1,6 °C aux extrémités de la plage de -40 à 125 °C. La résolution par défaut de la mesure de température est de 14 bits.

Le capteur est doté d'une petite fenêtre permettant à l'air de le traverser. Éloignez les contaminants de la fenêtre, car cela pourrait affecter la précision de la mesure d'humidité. La fenêtre doit rester ouverte à l'air libre, mais elle peut être protégée de la poussière et des contaminants similaires par une membrane en PTFE, une gaze ou un autre matériau laissant passer l'air, ou en la plaçant dans une enceinte où l'air passe tout en étant protégé de la poussière et de l'humidité excessives.

Si vous soudez sur la carte, il est plus sûr de ne pas nettoyer le flux de la carte, même si cela peut être fait en prenant soin de ne pas laisser la solution de nettoyage pénétrer dans la fenêtre du capteur.

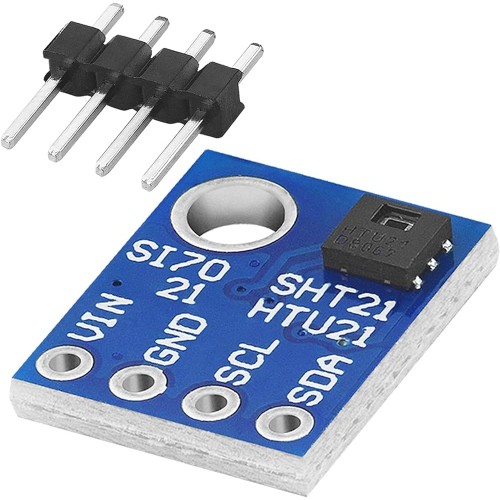

Connexions des modules

Le module dispose d'un connecteur à 4 broches sur l'assemblage.

1 x 4 en-tête

• VIN   = Connectez-vous à 3,3 V ou 5 V pour correspondre au MCU.
• GND   = Connexion à la masse du système. Cette masse doit être commune avec le microcontrôleur.
• SCL   = Horloge I2C / SCL – Se connecte à SCL sur MCU
• SDA   = Données I2C / SDA – Se connecte à SDA sur MCU

NOS RÉSULTATS D'ÉVALUATION :

Il s'agit d'un joli très petit module pour la mesure de l'humidité et de la température avec une bonne précision et répétabilité.

Une fois le microcontrôleur opérationnel, il est facile de tester les fonctionnalités de base du module en soufflant sur le capteur. Cela augmentera temporairement l'humidité et la température.

Le programme de test ci-dessous utilise la bibliothèque Adafruit_HTU21DF.h, téléchargeable depuis le gestionnaire de bibliothèques de l'IDE Arduino. Très minimaliste, elle est néanmoins facile à utiliser.

Connectez simplement la broche VIN à 3,3 V ou 5 V pour correspondre à votre MCU et à la terre à la terre.

Les broches SCL et SDA se connectent au même endroit sur le MCU.

Le programme affiche la température mesurée en °C et °F, ainsi que l'humidité. Une fois le programme téléchargé, ouvrez la fenêtre Serial Monitor et réglez la vitesse sur 9 600 bauds pour afficher la sortie. Voici un exemple : il neige dehors, l'humidité est donc très faible.
