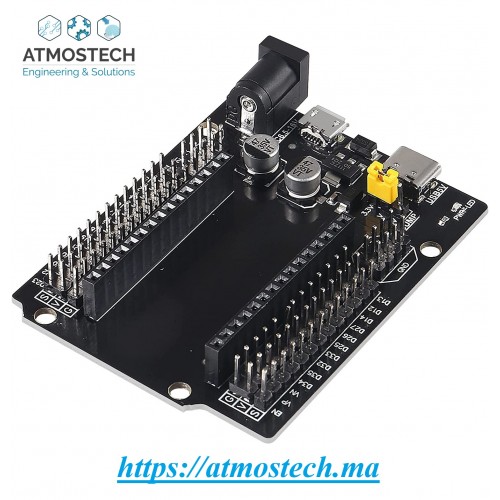

Adaptateur pour cartes ESP32 30 broches. Il vous permet d'utiliser facilement la carte dans vos prototypes.

Cartes ESP32 compatibles :

CARTE ESP32 AVEC ESP-WROOM-32 30 BROCHES AVEC CP2102

Chacune des broches de la carte de base ESP32 a été amenée vers l'en-tête Goldpin.

L'un des avantages indéniables de l'adaptateur est sa capacité à alimenter à la fois le module ESP32 et les modules périphériques. Chaque broche est équipée de deux alimentations (marquées V pour tension et G pour masse).

Les broches marquées V peuvent fournir 5 V ou 3,3 V. Cette tension est sélectionnée à l'aide du cavalier JUMP.

L'adaptateur est doté de connecteurs pratiques permettant d'accéder à des interfaces telles que GPIO, UART, SPI, I2C et bien d'autres. Grâce à cela, vous pouvez connecter divers capteurs, écrans et périphériques, et étendre les fonctionnalités du module ESP32 sans avoir recours à une platine d'expérimentation. En évitant la construction en toile d'araignée, vous minimisez les risques d'erreur.

L'adaptateur peut être alimenté par diverses sources. Il est doté de trois connecteurs :

Connecteur CC, pour une tension comprise entre 6,5 et 16 V.
Connecteur micro USB.
Connecteur USB-C.
L'alimentation principale du module ESP32 est fournie via sa broche VIN. La présence de courant sur l'adaptateur est confirmée par la LED.
