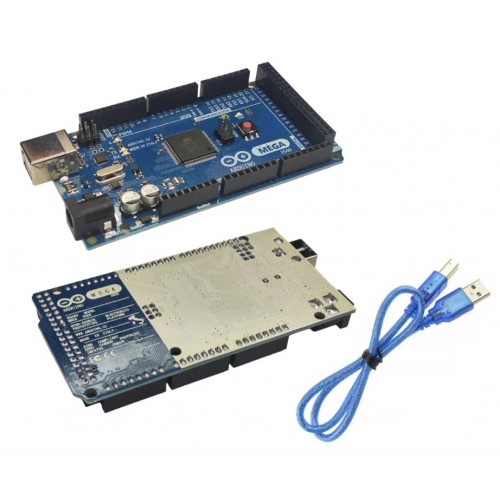

Le Mega 2560 est une carte microcontrôleur basée sur l'ATmega2560 (fiche technique). Il dispose de 54 broches d'entrée/sortie numériques (dont 14 peuvent être utilisées comme sorties PWM), de 16 entrées analogiques, de 4 UART (ports série matériels), d'un oscillateur à quartz 16 MHz, d'une connexion USB, d'une prise d'alimentation, d'un connecteur ICSP et d'un bouton de réinitialisation. Il contient tout le nécessaire pour le microcontrôleur ; il suffit de le connecter à un ordinateur avec un câble USB ou de l'alimenter avec un adaptateur secteur ou une batterie pour démarrer.
Spécifications :
Microcontrôleur : ATmega2560
Tension de fonctionnement : 5 V
Tension d’entrée (recommandée) : 7-12 V
Tension d’entrée (limite) : 6-20 V
Broches d’E/S numériques : 54 (dont 15 pour une sortie PWM)
Broches d’entrée analogiques : 16
Courant continu par broche d’E/S : 20 mA
Courant continu pour la broche 3,3 V : 50 mA
Mémoire flash : 256 Ko, dont 8 Ko utilisés par le chargeur de démarrage
SRAM : 8 Ko
EEPROM : 4 Ko
Vitesse d’horloge : 16 MHz
LED intégrées : 13
