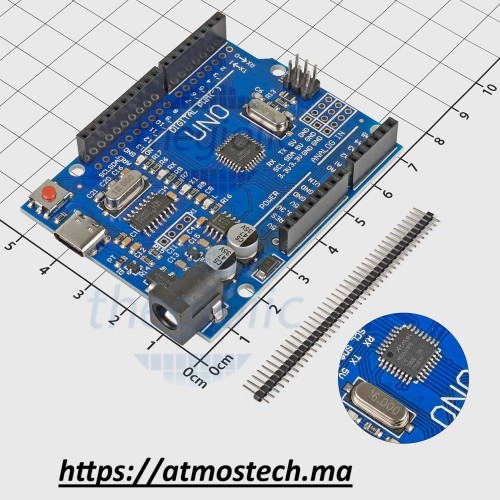

La carte de développement R3 est une carte microcontrôleur basée sur ATmega328P. Il dispose de 14 broches d'entrée/sortie numériques (dont 6 utilisables comme sorties PWM), de 6 entrées analogiques, d'une horloge à quartz 16 MHz, d'une connexion USB, d'une prise d'alimentation, d'un circuit intégré (IIC), d'une interface SPI et d'un bouton de réinitialisation. Il suffit de connecter l'ordinateur via un câble de données USB pour l'alimentation, le téléchargement de programmes et la communication de données.

Paramètres :

Tension d'alimentation USB : 5 V

Tension d'alimentation du port CC : 7 V-12 V

Modèle de contrôleur principal : ATMEGA328P

Modèle de puce USB vers port série : CH340G

Ports numériques 10 : 14 (dont 6 peuvent être utilisés comme ports PWM)

Courant limite d'alimentation externe 1 A

Limite de courant élevé du port I0 40 mA

Broches d'entrée analogiques : 6 (dont 2 peuvent être utilisées comme interfaces 12C)

Capacité de stockage Flash : 32 Ko

(2 Ko ont été utilisés comme espace BootLoader)

SRAM : 2 Ko

EEPROM : 1 Ko

Fréquence d'horloge : 16 MHz
