Système d’alimentation : Connecteur d’alimentation auxiliaire pour une alimentation séparée.
Cavalier SEL : Sélectionne la source d’alimentation pour les broches d’E/S numériques (5V Arduino ou externe).
Borne à vis 2 positions : Fournit la masse et le Vcc pour une alimentation externe.
Connecteurs E/S numériques : Comprend D0-D13 avec des broches de masse et de Vcc dédiées.
Connecteurs E/S analogiques : Comprend A0-A5 avec des broches de masse et de Vcc dédiées.
Interface carte SD : Connecteur 1×6 pour les lignes de données SPI et la sélection de carte SD.
Interface ultrasons/ping : Connecteur 1×4 pour E/S analogiques ou numériques.
Connecteur Bluetooth : Connecteur 1×6 pour les lignes RX/TX et double tension (5V, 3.3V).
Interface sans fil APC220 : Connecteur femelle 1×6 pour la communication série RX/TX.
Interface I2C : Connecteur 1×4 pour la communication I2C via les lignes A4 et A5.
Interface de communications séries : Connecteur 1×4 pour les lignes TX et RX.
Connecteur série LCD : Connecteur 2×3 pour la connexion à un afficheur LCD série.
Connecteur parallèle LCD : Connecteur 2×7 pour la connexion à un afficheur LCD parallèle.
Dimensions de la carte : L x l = 57 x 57 mm (2,25 x 2,25 pouces).
Bouton de réinitialisation intégré : Permet la réinitialisation manuelle de l’Arduino.
LED intégrée : Comprend une LED pour la broche 13 et une LED d’alimentation avec résistance limitatrice de courant.

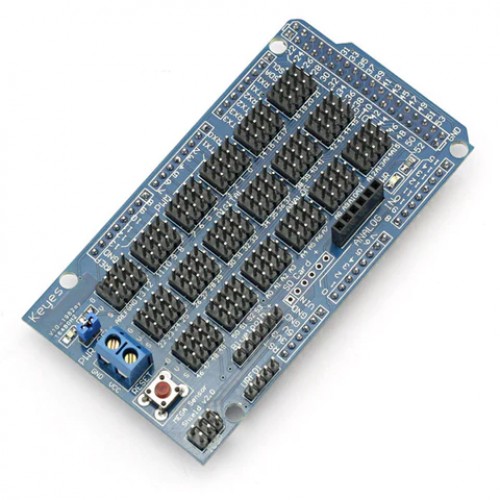

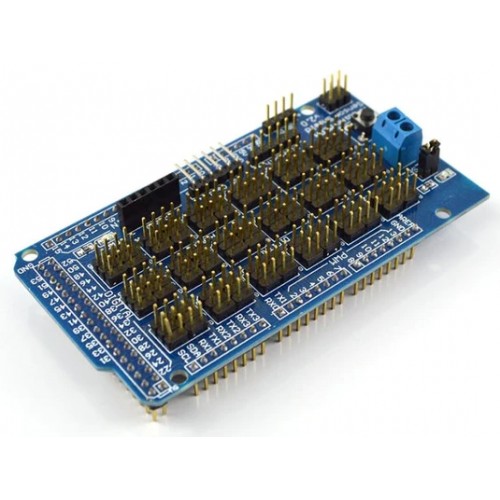

Shield de Capteur V5.0

Quantité

85,00DH
