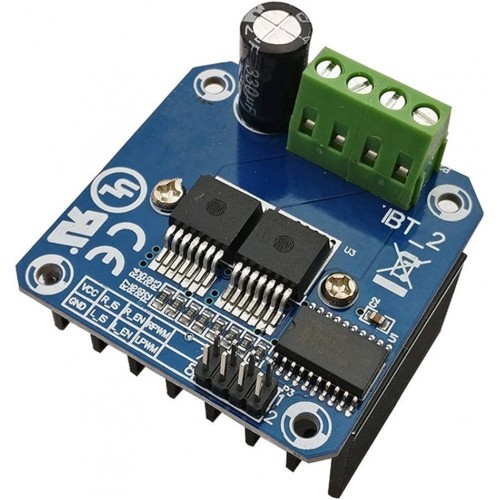

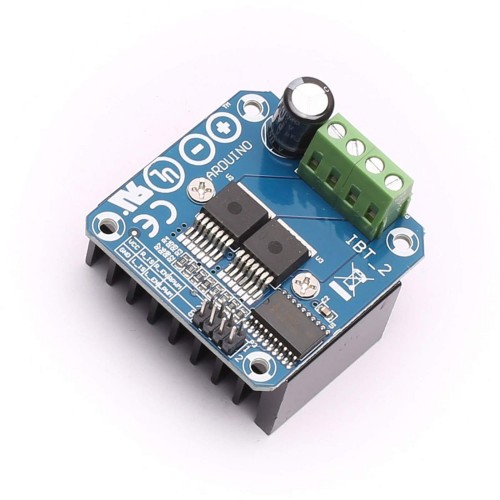

- Doubles circuits BTS7960 de ponts en H avec une forte traction et reinage.
- Isolation du microcontrôleur 5V
- Forte intensité 43 A
- Indicateur de tension 5V sur la carte
- Indication de tension de moteur en sortie
- On peut souder un refroidisseur
Fonctionnement:
- Il suffit de 4 lignes de sortie depuis le micro contrôleur vers le module de driver (GND, 5V, PWM1, PWM2)
- L’alimentation de la puce peut être partagée avec le micro contrôleur 5V (carte Arduino par ex).
- Tension d’alimentation de 5.5V à 27V
- Taille 4 x 5 x 1.2 cmn
- On peut inverser le moteur.
- Deux sorties de fréquences PWM jusque à 25 kHz.
8 broches de commande:
- 1 RPWM
- 2 LPWM
- 3 R_EN
- 4 L_EN
- 5 R_IS
- 6 L_IS
- 7 VCC
- 8 GND
