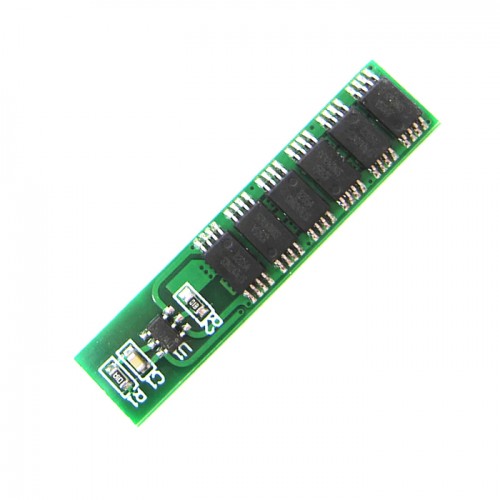

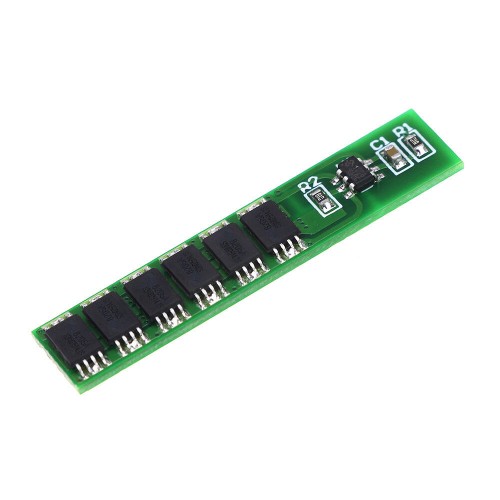

Les circuits imprimés de protection PCB 1S BMS 3,7 V sont des circuits de protection/chargeur à cellule unique qui peuvent être utilisés pour charger une seule cellule de 15 A.

vous pouvez utiliser le BMS pour les batteries Li-ion  18650  ou autres sans fonction d'équilibrage

Caractéristiques:

1. Circuit de détection de tension de haute précision ;
2. Borne du chargeur utilisant un dispositif haute tension ;
3. Circuit de détection de surintensité à trois étages intégré (surintensité 1, surintensité 2, court-circuit de charge) ;
4. Le transistor MOS peut contrôler la charge et la décharge de la batterie.

Spécification:

3MOS

• Tension de détection de surcharge : 4,25 + 0,05 V
• Tension de déconnexion en cas de surcharge : 4,23 + 0,05 V
• Tension de décharge excessive : 2,45 + 0,1 V
• Tension de charge : 4,2 V
• Courant soutenu : 6 A
• Surintensité Courant de décharge : 7,5 A
• Température de fonctionnement : -40-+85
• Composants IC : DW01 + 8205
• Taille du produit : 35*7,4*2 MM

4MOS

• Tension de détection de surcharge : 4,25 + 0,05 V
• Tension de déconnexion en cas de surcharge : 4,23 + 0,05 V
• Tension de décharge excessive : 2,45 + 0,1 V
• Tension de charge : 4,2 V
• Courant soutenu : 7,5 A
• Surintensité Courant de décharge : 10 A
• Température de fonctionnement : -40-+85
• Composants IC : DW01 + 8205
• Taille du produit : 35*7,4*2 MM

6MOS

• Tension de détection de surcharge : 4,25 + 0,05 V
• Tension de déconnexion en cas de surcharge : 4,23 + 0,05 V
• Tension de décharge excessive : 2,45 + 0,1 V
• Tension de charge : 4,2 V
• Courant soutenu : 12 A
• Surintensité Courant de décharge : 15 A
• Température de fonctionnement : -40-+85
• Composants IC : DW01 + 8205
• Taille du produit : 35*7,4*2 MM

Instructions de câblage :

1. La batterie B+ est positive.
2. B- batterie négative.
3. P+ fournit l'entrée positive pour le bloc-batterie.
4. P- sort l'électrode négative de la batterie pa
