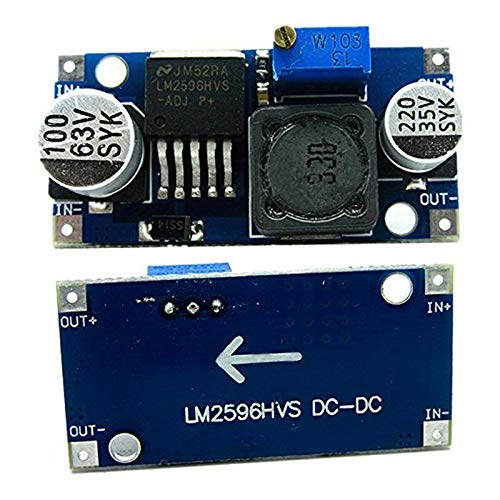

Il s'agit d'un  module d'alimentation à convertisseur abaisseur DC-DC  basé sur le  circuit intégré de convertisseur Buck LM2596 . La plupart des capteurs, cartes de développement comme Arduino , Raspberry Pi et contrôleurs PIC fonctionnent sur 5 V ou 3,3 V, la batterie la plus couramment disponible que nous avons avec nous est des batteries au plomb 9 V ou 12 V, il est donc essentiel que nous fournissions les composants avec tension correcte, sinon ils pourraient mal se comporter ou tout simplement ne pas fonctionner du tout. De plus, les fluctuations de l'alimentation électrique entraîneront des erreurs et des données inutiles provenant des capteurs. Cela peut également corrompre la carte SD sur laquelle vous écrivez les données ou provoquer un mauvais comportement de votre programme. Le module a une tension d'entrée de 4 V à 35 V et une tension de sortie régulée abaissée de 1,25 V à 30 V. Il fonctionne sur une fréquence de commutation de 150 kHz. La tension de sortie peut être réglée en tournant le potentiomètre de couleur bleue intégré . Le principal avantage de ce module est qu'il peut fournir un courant de sortie élevé allant jusqu'à 3A, ce qui vous permet même d'y connecter de petits moteurs sans trop réfléchir, mais en gardant un œil sur la dissipation thermique du module.

CARACTÉRISTIQUES

• Propriétés du module : module à tension constante non isolé
• Rectification : rectification non synchrone
• Tension d'entrée : 4,5 V-35 V
• Tension de sortie (inférieure à l'entrée) : 1,3 V-30 V
• Courant de sortie : 3A maximum
• Efficacité de conversion : 92 % (maximum)
• Fréquence de commutation : 150 KHz
• Ondulation de sortie : 50 mV (maximum), bande passante de 20 M
• Régulation de charge : ± 0,5%
• Régulation de tension : ± 2,5 %
• Température de fonctionnement : -40 ℃ à +85 ℃

DESCRIPTION DU PRODUIT

Le module est assez simple à utiliser. Il vous suffit de connecter vos bornes positives et négatives de la batterie ou de l'alimentation CC aux bornes d'entrée du module et avant de le connecter aux composants, vous alimentez pour vérifier et ajuster la tension des bornes de sortie à l'aide d'un voltmètre et le potentiomètre bleu sur le module lui-même. Gardez à l'esprit qu'il s'agit d'un convertisseur abaisseur , il ne peut donc pas fournir plus de tension que la tension qui lui est fournie.
https://components101.com/sites/default/files/component_datasheet/LM2596-Datasheet.PDF
