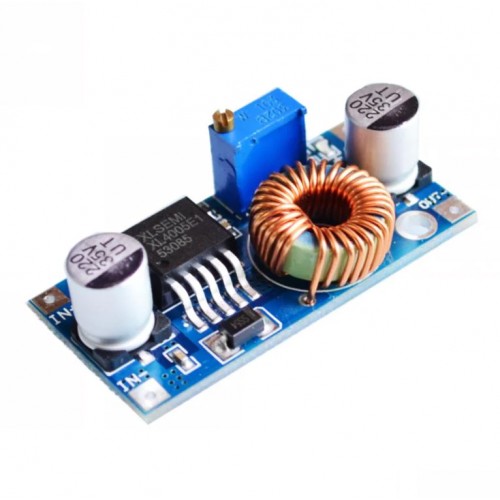

Le  module d'alimentation XL4005  est basé sur le  circuit intégré convertisseur CC-CC XL4005  . Il peut abaisser et réguler la tension de 0,8 V à 32 V en fonction de la position du potentiomètre. Ce potentiomètre à 25 tours permet d'  ajuster facilement la tension de sortie  du module aux besoins de l'application. Le courant de sortie maximal peut atteindre 5 A, ce qui le rend idéal pour alimenter des charges lourdes telles que des machines CNC, des bras robotisés ou même pour charger des batteries.

Il fonctionne à une fréquence fixe de 300 kHz et utilise une  fonction abaisseur PWM  avec un rapport cyclique maximal de 100 %. Il offre d'excellentes  fonctionnalités de faible ondulation et de régulation  . Une fonction de limitation de courant intégrée et un arrêt thermique sont également disponibles. Des circuits de protection contre les courts-circuits en sortie intégrés sont également utiles pour la sécurité. Il n'inclut pas de protection contre les inversions de polarité en entrée, bien que des diodes à courant élevé en série puissent être utiles dans ce cas. Ce module haute fréquence offre une tension d'entrée de 5 à 32 V.

Description de la broche

L'image ci-dessous est l'aperçu du schéma des broches du module XL4005 5A.

Spécifications du module XL4005 5A :

• Plage de tension d'entrée : 5 V-32 V CC
• Plage de tension de sortie : 0,8 V-30 V CC réglable.
• Courant de sortie : 0-5A.
• Tension de décrochage : 0,6 V minimum.
• Haute efficacité
• La fonction d'arrêt thermique intégrée
• Fonction de limitation de courant intégrée
• Fonction de protection contre les courts-circuits de sortie intégrée

Dimension

Applications du module XL4005 5A :

• Projets de loisirs
• Chargement de la batterie
• Bloc d'alimentation de qualité audio
• Bloc d'alimentation (Buck-Converter) pour applications nécessitant jusqu'à 5 A de courant.
