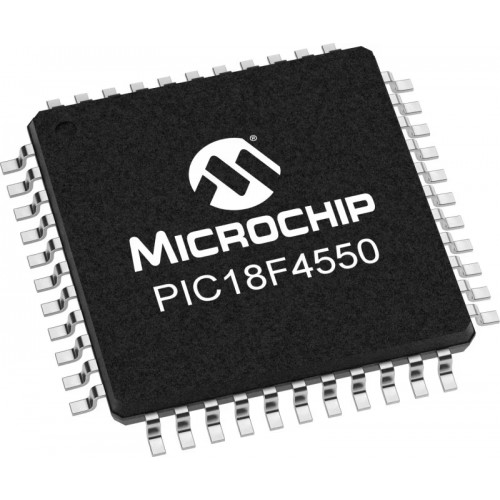

Le PIC18F4550 est un microcontrôleur 8 bits haute performance de Microchip, équipé d’une mémoire flash de 32 KB et conçu pour des applications nécessitant une interface USB 2.0. Il fait partie de la famille des microcontrôleurs PIC18, réputée pour sa fiabilité et ses nombreuses fonctionnalités intégrées qui en font un choix privilégié pour des projets nécessitant des performances à faible coût, avec une gestion efficace de la consommation d’énergie.

Caractéristiques Techniques :

CPU et Mémoire :

• Architecture : 8 bits RISC
• Mémoire Flash : 32 KB (avec 10 000 cycles d’écriture/effacement)
• Mémoire RAM : 2 KB
• EEPROM : 256 bytes, pour le stockage des données non volatiles
• Vitesse CPU : Jusqu’à 48 MHz, offrant une puissance de calcul de 12 MIPS (Millions d’Instructions Par Seconde)

Interfaces de Communication :

• USB 2.0 Full Speed (12 Mbit/s), compatible avec la norme USB V2.0, avec un régulateur intégré de 3,3V
• SPI (Serial Peripheral Interface), I2C, et UART, offrant une flexibilité dans la communication avec divers périphériques
• Nombre total de broches : 40 broches, dont 35 sont programmables pour l’Entrée/Sortie (GPIO)

Modules Analogiques :

• 12 canaux ADC (Convertisseur Analogique-Numérique) avec une résolution de 10 bits, idéal pour la lecture de capteurs analogiques
• 2 Comparateurs Analogiques pour la comparaison de signaux de tension

Minuterie et PWM :

• 1 compteur de 8 bits, ainsi que 3 compteurs de 16 bits, offrant une gestion précise des délais et événements
• 4 canaux PWM (Pulse Width Modulation) pour le contrôle moteur, la gestion de la luminosité des LED ou d’autres applications nécessitant des signaux modulés

Caractéristiques d’économie d’énergie :

• Fonctionnalité nanoWatt Technology, permettant au PIC18F4550 d’offrir divers modes de gestion de l’alimentation pour prolonger la durée de vie des batteries dans les systèmes autonomes
• Watchdog Timer programmable avec son propre oscillateur interne, garantissant une protection contre les blocages du système

Oscillateurs :

• Supporte des oscillateurs externes jusqu’à 48 MHz pour des applications à haute fréquence
• Oscillateur interne calibré avec des fréquences réglables de 31 kHz à 8 MHz, offrant une flexibilité dans la conception des systèmes

Tension et Température de Fonctionnement :

• Tension d’alimentation : de 4,0V à 5,5V, avec une tolérance maximale de 5,5V
• Température de fonctionnement : de -40°C à +85°C, convenant à une large gamme d’applications industrielles et embarquées
