Caractéristiques :

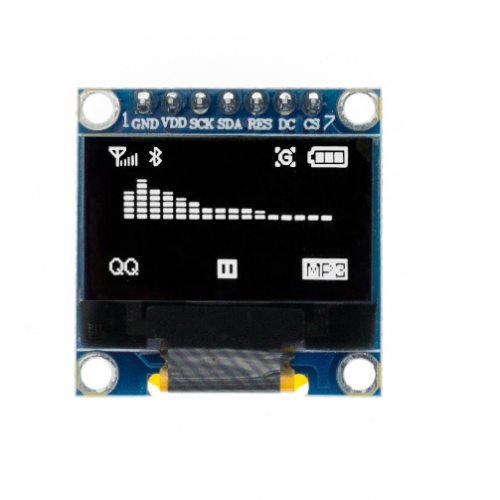

• Écran OLED monochrome SSD1306 0,96" à 7 broches.
• Résolution de 128 × 64 pixels avec angle de vision de 160°.
• Tension d'alimentation 3 V – 5 V (prend en charge les périphériques logiques 5 V et 3,31 V).
• Utilise SSD1306 pour l'interfaçage et peut donc communiquer via SPI ou IIC.
• Plusieurs périphériques SPI ou IIC sont pris en charge
• Besoin uniquement de 2 ports de contrôle d'E/S
• Entièrement compatible avec Arduino
• Configuré en usine pour le protocole SPI (peut facilement passer à IIC)
• Peut être facilement interfacé avec Arduino (bibliothèque disponible).
• Prend en charge des graphiques décents d'images bitmap.
• Consommation d'énergie ultra faible : affichage normal 0,06 W (bien en dessous de l'écran TFT)

Spécification:

• Circuit intégré du pilote : SSD1306
• Résolution en pixels : 128 x 64
• Angle de vision : >160°
• Tension d'entrée (VDC) : 3,3 à 6
• Niveau d'E/S compatible : 3,3 V, 5 V
• Température de fonctionnement (°C) : -30 à 70
• Couleur du personnage : Blanc
• Couleur de fond : Noir
• Longueur (mm) : 27
• Largeur (mm) : 27
• Hauteur (mm) : 41

Description de la broche :

• GND : masse d'alimentation
• VCC : alimentation 3,3 V ou 5 V
• D0 : Horloge CLK
• D1 : Données MOSI
• RST : Réinitialiser
• DC : données / commande
• CS : signal de sélection de puce

Application:

• Montres intelligentes
• Image de la caméra de voiture intelligente affichée en temps réel
• L'appareil de gestion de la batterie
• Poignée IPC
• MP3
• Téléphones classiques
• Instrument médical portable
