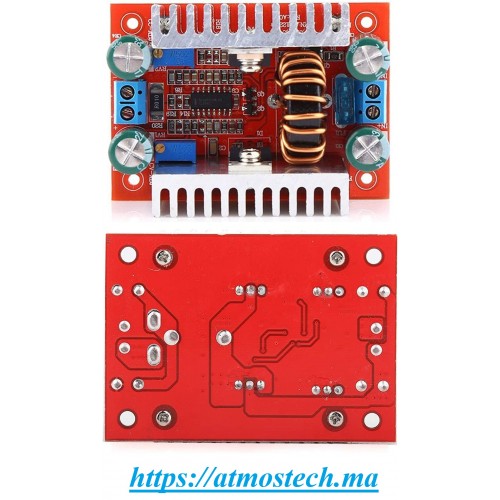

Type : module élévateur non isolé

Tension d'entrée : 8,5 V CC à 50 V

Tension de sortie : DC10V à 60V (réglable en continu, par défaut 19V)

Courant d'entrée max. : 15 A (améliore la dissipation thermique si plus de 8 A)

Courant de sortie max. : 12 A (en fonction de la différence de tension d'entrée et de sortie : plus la différence de tension est importante, plus le courant de sortie est faible. Veuillez améliorer la dissipation thermique lorsque le courant est supérieur à 7 A).

Courant de repos : 10 (augmentera lors de la conversion de 12 V à 20 V)

Plage de courant constant : 0,2 A à 12 A

Puissance de sortie = Tension d'entrée * Courant

Température de fonctionnement : -40 ℃ à 85 ℃ (si la température est trop élevée, améliorez la dissipation thermique)

Fréquence : 150 kHz

Efficacité de conversion maximale : 96 %

Protection contre les surintensités : oui

Protection d'entrée inversée : non

Dimensions : 67 x 48 x 28 mm

Réglage de la tension/du courant de sortie :

1, Réglez le potentiomètre « CV-ADJ » dans le sens des aiguilles d'une montre pour réduire la tension, dans le sens inverse des aiguilles d'une montre pour augmenter la tension.

2. Réglez le potentiomètre CC-ADJ d'environ 30 tours dans le sens inverse des aiguilles d'une montre pour minimiser le courant de sortie avant de connecter la charge (dans le sens des aiguilles d'une montre pour augmenter le courant, dans le sens inverse pour le réduire). Réglez ensuite le potentiomètre CC-ADJ dans le sens des aiguilles d'une montre pour obtenir le courant requis. Si vous utilisez le module sur batterie, connectez-le à la sortie une fois la batterie complètement déchargée. En effet, plus la batterie est chargée, moins elle est chargée.
